型号

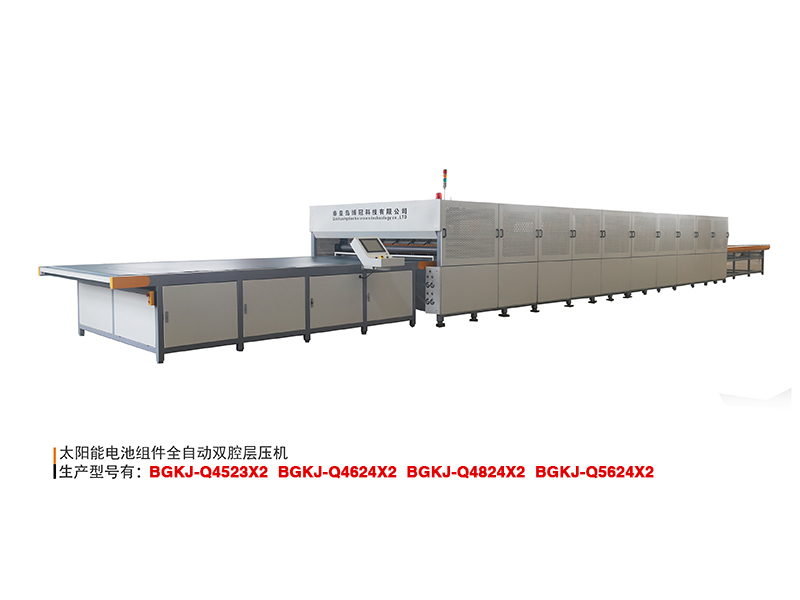

太阳能光伏电池组件全自动层压机BGKJ-Q4523X2

设

备

参

数

外形尺寸

21000×3200×1800（mm）

设备重量约

26T

电源

AC380V3相5线

压缩气源压力

0.6～0.8MPa

压缩空气流量

≥400L/min

有效层压面积

(4500X2300)mm2

层压腔高度

25mm

装机总容量

121.5KW

正常工作功率

62KW

真空泵抽空速率

70L/S

控制平台

触摸屏

加热最高温度

180℃

加热平台

每平方米不平整度≤200um

温控范围

30℃--180℃

整个加热平台

温度分布不均匀度≤±1.5℃

温控精度

±1℃

使用温度范围

室温～175℃

层压时间

视不同材料而定

抽空时间

5～8min

作业真空度

100～15Pa

上盖行程

300mm

型号

太阳能光伏电池组件全自动层压机BGKJ-Q4624X2

设

备

参

数

外形尺寸

21500×3200×1800（mm）

设备重量约

27.T

电源

AC380V3相5线

压缩气源压力

0.6～0.8MPa

压缩空气流量

≥400L/min

有效层压面积

(4600X2400)mm2

层压腔高度

25mm

装机总容量

121.5KW

正常工作功率

62KW

真空泵抽空速率

70L/S

控制平台

触摸屏

加热最高温度

180℃

加热平台

每平方米不平整度≤200um

温控范围

30℃--180℃

整个加热平台

温度分布不均匀度≤±1.5℃

温控精度

±1℃

使用温度范围

室温～175℃

层压时间

视不同材料而定

抽空时间

5～8min

作业真空度

100～15Pa

上盖行程

300mm

太阳能光伏电池组件全自动层压机BGKJ-Q4824X2

外形尺寸

22300×3200×1800（mm）

设备重量约

28.T

电源

AC380V3相5线

压缩气源压力

0.6～0.8MPa

压缩空气流量

≥400L/min

有效层压面积

(4800X2400)mm2

层压腔高度

25mm

装机总容量

127KW

正常工作功率

65KW

真空泵抽空速率

70L/S

控制平台

触摸屏

加热最高温度

180℃

加热平台

每平方米不平整度≤200um

温控范围

30℃--180℃

整个加热平台

温度分布不均匀度≤±1.5℃

温控精度

±1℃

使用温度范围

室温～175℃

层压时间

视不同材料而定

抽空时间

5～8min

作业真空度

100～20Pa

上盖行程

300mm
