名称

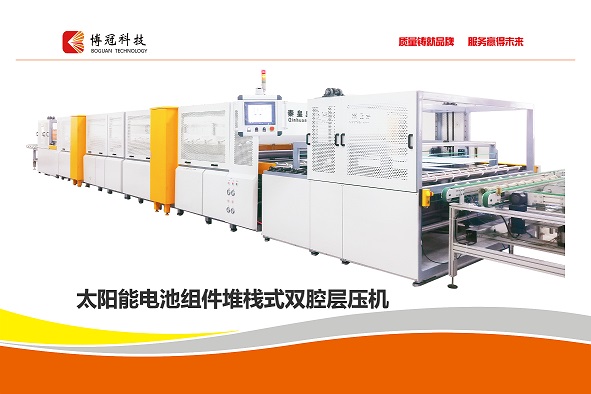

太阳能光伏电池组件全自动层压机

型号

太阳能光伏电池组件全自动层压机BGKJ-Q5624DX2

设备参数

外形尺寸18900mm*3220mm*1800mm

主要零部件

电源

AC380V3相5线

设备重量约

 29T

压缩空气流量

≥400L/min

压缩气源压力

0.6～0.8MPa

层压腔高度

30mm

有效层压面积

 (5600X2400)mm2

正常工作功率

72KW

装机总容量

142KW

控制平台

触摸屏

真空泵抽空速率

一腔≥630m3/H二腔70L/S

加热平台

每平方米不平整度≤200um

加热最高温度

180℃

整个加热平台

温度分布不均匀度≤±1.5℃

温控范围

30℃--180℃

使用温度范围

室温～175℃

温控精度

±1℃

抽空时间

5～8min

层压时间

视不同材料而定

上盖行程

300mm

作业真空度

100～15Pa

备注

可生产BGKJ-Q3622D*2/BGKJ-Q4624D*2机型。
